材料臭氧老化實驗方案
1 實驗背景與目的
材料老化實驗是研究臭氧對材料性能影響的重要手段，可用于評估材料在臭氧環(huán)境中的使用壽命、開發(fā)耐臭氧材料和制定防護(hù)措施。本實驗方案旨在建立一套標(biāo)準(zhǔn)化的材料臭氧老化實驗方法，為材料科學(xué)研究和工程應(yīng)用提供科學(xué)依據(jù)。
2 材料選取
2.1 常用材料類型
根據(jù)材料性質(zhì)和應(yīng)用場景，可選擇以下類型的材料進(jìn)行臭氧老化實驗：
?高分子材料：
橡膠類：天然橡膠、丁苯橡膠、丁腈橡膠、硅橡膠等。
塑料類：聚乙烯 (PE)、聚丙烯 (PP)、聚氯乙烯 (PVC)、聚苯乙烯 (PS)、聚酰胺 (PA)、聚碳酸酯 (PC) 等。
纖維類：尼龍、聚酯、腈綸等合成纖維。
?復(fù)合材料：
纖維增強(qiáng)復(fù)合材料：玻璃纖維增強(qiáng)塑料 (FRP)、碳纖維增強(qiáng)塑料 (CFRP) 等。
層壓復(fù)合材料：如膠合板、層壓板等。
?涂層材料：
油漆涂層：丙烯酸漆、聚氨酯漆、環(huán)氧樹脂漆等。
聚合物涂層：聚四氟乙烯 (PTFE) 涂層、聚偏氟乙烯 (PVDF) 涂層等。
?金屬材料：
鋼鐵材料：碳鋼、不銹鋼等。
有色金屬：鋁、銅、鎂及其合金等。
2.2 材料選擇依據(jù)
應(yīng)用環(huán)境：根據(jù)材料的實際使用環(huán)境選擇相應(yīng)的材料類型，如戶外使用的材料需考慮臭氧暴露風(fēng)險。
材料特性：選擇具有代表性的材料，如易受臭氧影響的不飽和橡膠和聚合物。
研究目的：根據(jù)研究目標(biāo)（如老化機(jī)理研究、壽命預(yù)測、防護(hù)措施開發(fā)等）選擇合適的材料。
標(biāo)準(zhǔn)要求：根據(jù)相關(guān)標(biāo)準(zhǔn)（如 ISO、ASTM、GB 等）選擇標(biāo)準(zhǔn)測試材料。
2.3 材料樣品制備
?樣品尺寸和形狀：
薄膜樣品：通常為 100×100 mm，厚度根據(jù)材料類型確定。
片狀樣品：通常為 50×50 mm，厚度根據(jù)材料類型確定。
標(biāo)準(zhǔn)測試樣條：如啞鈴形拉伸樣條、彎曲樣條等，符合相關(guān)標(biāo)準(zhǔn)要求。
?樣品預(yù)處理：
清潔處理：使用適當(dāng)?shù)娜軇ㄈ缫掖肌⒈┣鍧崢悠繁砻?，去除油污和雜質(zhì)。
表面處理：根據(jù)實驗需要，可對樣品表面進(jìn)行打磨、涂層或化學(xué)處理。
狀態(tài)調(diào)節(jié)：在標(biāo)準(zhǔn)環(huán)境條件下（通常為 23±2℃，50±5% RH）調(diào)節(jié)樣品 24-48 小時，確保測試結(jié)果的可比性。
3 老化環(huán)境設(shè)置
3.1 臭氧濃度設(shè)置
根據(jù)實驗?zāi)康暮筒牧咸匦裕稍O(shè)置不同的臭氧濃度：
低濃度范圍：0.01-0.1 ppm（19.6-196 μg/m3）：模擬環(huán)境相關(guān)濃度，研究長期低劑量老化效應(yīng)。
中濃度范圍：0.1-1.0 ppm（196-1960 μg/m3）：研究中等劑量老化效應(yīng)，評估材料的耐臭氧性能。
高濃度范圍：1.0-10.0 ppm（1960-19600 μg/m3）：加速老化實驗，評估材料的極限耐臭氧性能。
3.2 環(huán)境參數(shù)控制
?溫度控制：
溫度范圍：通常為 23±2℃至 70±2℃，可根據(jù)材料特性和實驗?zāi)康恼{(diào)整。
溫度控制精度：應(yīng)達(dá)到 ±1℃以內(nèi)，確保實驗條件的穩(wěn)定性。
?溫度選擇依據(jù)：
室溫條件（23℃）：模擬實際使用環(huán)境。
高溫條件（40-70℃）：加速老化實驗，縮短實驗周期。
?濕度控制：
濕度范圍：通常為 30-90% 相對濕度，可根據(jù)材料特性和實驗?zāi)康恼{(diào)整。
濕度控制精度：應(yīng)達(dá)到 ±5% 以內(nèi)，確保實驗條件的穩(wěn)定性。
?濕度選擇依據(jù)：
低濕度（30-50%）：模擬干燥環(huán)境中的老化效應(yīng)。
中濕度（50-70%）：模擬一般環(huán)境中的老化效應(yīng)。
高濕度（70-90%）：模擬潮濕環(huán)境中的老化效應(yīng)，研究濕度對臭氧老化的協(xié)同作用。
?光照條件：
光源類型：可選擇氙燈、汞燈、熒光燈等模擬太陽光。
光譜分布：應(yīng)盡可能接近太陽光的光譜分布，特別是 UV-B 和 UV-A 區(qū)域。
光強(qiáng)控制：可通過調(diào)節(jié)電壓、使用濾光片或調(diào)整光源距離來控制光強(qiáng)。
光照周期：可模擬自然晝夜交替，通常為 12 小時光照 / 12 小時黑暗周期。
3.3 老化時間設(shè)置
根據(jù)實驗?zāi)康暮筒牧咸匦?，可設(shè)置不同的老化時間：
短期老化：1-7 天：研究材料的早期老化行為和快速評估材料的耐臭氧性能。
中期老化：7-30 天：研究材料的老化動力學(xué)和性能變化規(guī)律。
長期老化：30 天以上：評估材料的長期使用壽命和老化極限。
4 臭氧作用方式
4.1 靜態(tài)暴露法
原理：將材料樣品置于含有一定濃度臭氧的密閉環(huán)境中，材料表面直接與臭氧氣體接觸。

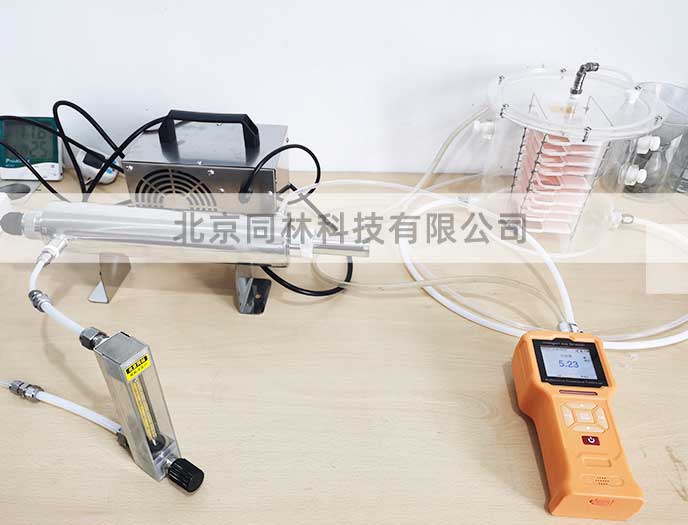

裝置：靜態(tài)老化箱或老化室，配備臭氧發(fā)生器、濃度控制系統(tǒng)和環(huán)境參數(shù)監(jiān)測系統(tǒng)。
特點：操作簡單，成本較低，但臭氧分布可能不均勻，適用于小型樣品和初步篩選實驗。
應(yīng)用場景：研究材料的基本老化行為和初步評估材料的耐臭氧性能。
4.2 動態(tài)暴露法
原理：通過連續(xù)通入含有臭氧的氣體，使材料樣品在流動的臭氧環(huán)境中進(jìn)行老化。
裝置：動態(tài)老化箱或老化室，配備氣體循環(huán)系統(tǒng)、臭氧發(fā)生器、濃度控制系統(tǒng)和環(huán)境參數(shù)監(jiān)測系統(tǒng)。
特點：臭氧分布均勻，老化條件更接近實際環(huán)境，但設(shè)備復(fù)雜，成本較高。
應(yīng)用場景：研究材料在實際使用環(huán)境中的老化行為和長期性能變化。
4.3 接觸暴露法
原理：將材料樣品直接接觸臭氧水溶液或含有臭氧的液體介質(zhì)，研究臭氧對材料的液相老化作用。
裝置：老化槽或老化罐，配備臭氧發(fā)生器、曝氣系統(tǒng)和溫度控制系統(tǒng)。
特點：操作簡單，適用于研究材料在潮濕或液體環(huán)境中的臭氧老化行為。
應(yīng)用場景：研究材料在水處理、潮濕環(huán)境或液體介質(zhì)中的老化行為。
4.4 循環(huán)暴露法
原理：通過周期性地改變臭氧濃度、溫度、濕度等條件，模擬實際環(huán)境中的波動老化條件。
裝置：可編程老化箱或老化室，配備臭氧發(fā)生器、環(huán)境參數(shù)控制系統(tǒng)和監(jiān)測系統(tǒng)。
特點：老化條件更接近實際使用環(huán)境，能更準(zhǔn)確地評估材料的實際使用壽命，但實驗周期長，成本高。
應(yīng)用場景：研究材料在復(fù)雜環(huán)境中的老化行為和長期性能變化，為工程應(yīng)用提供依據(jù)。
5 老化程度評估手段
5.1 外觀變化評估
?顏色變化：
方法：使用色差儀測量材料老化前后的顏色變化，計算色差（ΔE）。
標(biāo)準(zhǔn)：根據(jù)相關(guān)標(biāo)準(zhǔn)（如 ISO 105-A02、ASTM D1925 等）評估顏色變化等級。
?表面形貌變化：
方法：光學(xué)顯微鏡觀察、電子顯微鏡觀察、表面輪廓儀測量等。
指標(biāo)：表面粗糙度（Ra、Rz 等）、裂紋密度、龜裂程度等。
?物理狀態(tài)變化：
方法：肉眼觀察、手感評估、硬度測試等。
指標(biāo)：硬化程度、軟化程度、脆化程度、發(fā)粘程度等。
5.2 物理性能測試
?力學(xué)性能測試：
拉伸性能測試：測量材料的拉伸強(qiáng)度、斷裂伸長率、彈性模量等。
彎曲性能測試：測量材料的彎曲強(qiáng)度、彎曲模量等。
沖擊性能測試：測量材料的沖擊強(qiáng)度和抗沖擊性能。
硬度測試：測量材料的硬度變化，如邵氏硬度、洛氏硬度等。
?熱性能測試：
熱重分析 (TGA)：評估材料的熱穩(wěn)定性和熱分解行為。
差示掃描量熱分析 (DSC)：分析材料的相變、熔融和結(jié)晶行為。
動態(tài)熱機(jī)械分析 (DMA)：測量材料的動態(tài)力學(xué)性能和玻璃化轉(zhuǎn)變溫度。
?光學(xué)性能測試：
透光率和霧度測試：評估透明材料的光學(xué)性能變化。
光澤度測試：測量材料表面的光澤度變化。
紫外 - 可見吸收光譜分析：評估材料的光吸收特性變化。
5.3 化學(xué)結(jié)構(gòu)分析
?紅外光譜分析 (FTIR)：
原理：通過測量材料老化前后的紅外吸收光譜，分析化學(xué)結(jié)構(gòu)變化和官能團(tuán)變化。
指標(biāo)：特征吸收峰的強(qiáng)度變化、新峰的出現(xiàn)或舊峰的消失。
應(yīng)用：識別材料老化過程中的氧化、交聯(lián)、降解等化學(xué)反應(yīng)。
?核磁共振分析 (NMR)：
原理：通過測量材料的核磁共振譜，分析分子結(jié)構(gòu)和化學(xué)環(huán)境變化。
指標(biāo)：化學(xué)位移、峰面積、耦合常數(shù)等。
應(yīng)用：研究材料老化過程中的分子鏈斷裂、交聯(lián)和化學(xué)改性。
?X 射線光電子能譜分析 (XPS)：
原理：通過測量材料表面的電子能譜，分析元素組成和化學(xué)態(tài)變化。
指標(biāo)：元素含量、化學(xué)態(tài)、表面氧化程度等。
應(yīng)用：研究材料表面氧化和老化機(jī)制。
?凝膠滲透色譜分析 (GPC)：
原理：通過測量材料的分子量分布變化，評估材料的降解或交聯(lián)程度。
指標(biāo)：數(shù)均分子量 (Mn)、重均分子量 (Mw)、分子量分布指數(shù) (PDI) 等。
應(yīng)用：研究高分子材料的老化降解機(jī)制。
5.4 電化學(xué)分析
電化學(xué)阻抗譜 (EIS)：
原理：通過測量材料在不同頻率下的電化學(xué)阻抗，評估材料的老化程度和防護(hù)性能。
指標(biāo)：電荷轉(zhuǎn)移電阻、雙電層電容、 Warburg 阻抗等。
應(yīng)用：研究金屬材料的腐蝕行為和涂層材料的防護(hù)性能。
極化曲線測試：
原理：通過測量材料在極化過程中的電流 - 電壓關(guān)系，評估材料的腐蝕速率和腐蝕電位。
指標(biāo)：腐蝕電流密度、腐蝕電位、極化電阻等。
應(yīng)用：研究金屬材料在臭氧環(huán)境中的腐蝕行為。
循環(huán)伏安法 (CV)：
原理：通過測量材料在循環(huán)電壓掃描過程中的電流響應(yīng)，分析材料的氧化還原行為。
指標(biāo)：氧化峰電流、還原峰電流、峰電位差等。
應(yīng)用：研究材料的電化學(xué)活性和老化過程中的電子轉(zhuǎn)移反應(yīng)。
5.5 老化機(jī)理研究方法
自由基檢測：
原理：通過電子自旋共振 (ESR) 或電子順磁共振 (EPR) 技術(shù)檢測材料老化過程中產(chǎn)生的自由基。
指標(biāo)：自由基濃度、自由基壽命、自由基類型等。
應(yīng)用：研究材料老化的自由基反應(yīng)機(jī)制。
氧化產(chǎn)物分析：
原理：通過氣相色譜 (GC)、液相色譜 (LC)、質(zhì)譜 (MS) 等技術(shù)分析材料老化過程中產(chǎn)生的氧化產(chǎn)物。
指標(biāo)：氧化產(chǎn)物種類、濃度、生成速率等。
應(yīng)用：研究材料老化的氧化路徑和反應(yīng)機(jī)制。
加速老化模型：
原理：基于實驗數(shù)據(jù)建立材料老化的數(shù)學(xué)模型，預(yù)測材料在實際環(huán)境中的使用壽命。
方法：Arrhenius 模型、Eyring 模型、時間 - 溫度疊加原理等。
應(yīng)用：預(yù)測材料在不同環(huán)境條件下的老化行為和使用壽命。
6 實驗步驟
6.1 材料準(zhǔn)備與預(yù)處理
材料樣品制備：
根據(jù)實驗要求，將原材料加工成所需的樣品尺寸和形狀。
對樣品進(jìn)行必要的表面處理，如清潔、打磨、涂層等。
標(biāo)記樣品，確保實驗過程中樣品的可識別性。
材料性能初始測試：
對所有樣品進(jìn)行老化前的性能測試，包括外觀評估、物理性能測試和化學(xué)結(jié)構(gòu)分析等。
記錄并保存初始測試數(shù)據(jù)，作為后續(xù)老化評估的基準(zhǔn)。
?樣品分組與編號：
根據(jù)實驗設(shè)計，將樣品分為對照組和不同老化條件的實驗組。
每組至少設(shè)置 3 個平行樣品，以確保實驗結(jié)果的可靠性和可重復(fù)性。
對每組樣品進(jìn)行編號和記錄，建立樣品檔案。
6.2 老化實驗設(shè)置
?老化設(shè)備準(zhǔn)備：
檢查并清潔老化箱或老化室，確保內(nèi)部無污染物。
校準(zhǔn)臭氧發(fā)生器、濃度監(jiān)測系統(tǒng)和環(huán)境參數(shù)控制系統(tǒng)，確保其正常工作。
設(shè)置老化箱或老化室的初始條件，如溫度、濕度等。
?樣品放置與固定：
將樣品放置在老化箱或老化室內(nèi)，確保樣品之間有足夠的空間，避免相互遮擋和影響。
對于需要動態(tài)暴露的樣品，可使用樣品架或夾具進(jìn)行固定，確保樣品在老化過程中位置穩(wěn)定。
記錄樣品的放置位置和方向，確保實驗條件的一致性。
?老化條件設(shè)置：
根據(jù)實驗設(shè)計，設(shè)置臭氧濃度、溫度、濕度、光照等老化條件。
啟動老化系統(tǒng)，調(diào)節(jié)各參數(shù)至設(shè)定值，并保持穩(wěn)定。
記錄老化開始時間和初始條件，作為實驗的起始點。
6.3 老化過程監(jiān)測與樣品測試
?老化過程監(jiān)測：
定期監(jiān)測和記錄老化箱或老化室內(nèi)的臭氧濃度、溫度、濕度等環(huán)境參數(shù)。
觀察并記錄樣品在老化過程中的外觀變化和異常情況。
發(fā)現(xiàn)異常情況時，及時調(diào)整老化條件或終止實驗。
?樣品性能測試：
根據(jù)實驗設(shè)計，在預(yù)定的老化時間點取出樣品進(jìn)行性能測試。
對取出的樣品進(jìn)行外觀評估、物理性能測試和化學(xué)結(jié)構(gòu)分析等。
記錄測試結(jié)果，并與老化前的初始數(shù)據(jù)進(jìn)行比較，評估材料的老化程度。
?老化實驗結(jié)束處理：
達(dá)到預(yù)定老化時間后，關(guān)閉老化系統(tǒng)，停止臭氧供應(yīng)。
通風(fēng)換氣，將老化箱或老化室內(nèi)的臭氧濃度降至安全水平。
取出所有樣品，進(jìn)行性能測試和評估。
清潔和維護(hù)老化設(shè)備，為下一次實驗做準(zhǔn)備。
7 數(shù)據(jù)分析與結(jié)果表達(dá)
7.1 數(shù)據(jù)處理方法
?性能變化率計算：
計算公式：性能變化率 (%) = (老化后性能值 - 老化前性能值) / 老化前性能值 × 100%。
指標(biāo)：力學(xué)性能變化率、光學(xué)性能變化率、熱性能變化率等。
?老化動力學(xué)分析：
方法：建立性能變化與老化時間的關(guān)系模型，如線性模型、指數(shù)模型、冪函數(shù)模型等。
指標(biāo)：老化速率常數(shù)、老化半衰期、老化活化能等。
?相關(guān)性分析：
方法：Pearson 相關(guān)分析、Spearman 相關(guān)分析等。
應(yīng)用：分析臭氧濃度、溫度、濕度等老化條件與材料性能變化之間的相關(guān)性。
7.2 結(jié)果表達(dá)形式
?數(shù)據(jù)表格：
老化條件表：記錄各組樣品的臭氧濃度、溫度、濕度、老化時間等條件。
性能測試結(jié)果表：記錄各組樣品在老化前后的性能測試數(shù)據(jù)。
性能變化率表：匯總各組樣品的性能變化率數(shù)據(jù)。
?圖表表達(dá)：
折線圖：展示材料性能隨老化時間的變化趨勢。
柱狀圖：比較不同老化條件下材料性能的變化差異。
散點圖：分析老化條件與材料性能變化之間的相關(guān)性。
三維圖：展示三個變量之間的關(guān)系，如臭氧濃度、溫度與材料性能變化的關(guān)系。
?圖像表達(dá)：
材料老化前后的外觀照片對比。
材料表面微觀結(jié)構(gòu)的電子顯微鏡圖像對比。
材料內(nèi)部結(jié)構(gòu)的斷層掃描圖像對比。
7.3 老化機(jī)理與壽命預(yù)測
?老化機(jī)理探討：
基于實驗數(shù)據(jù)和分析結(jié)果，提出材料在臭氧環(huán)境中的老化機(jī)理。
結(jié)合化學(xué)結(jié)構(gòu)分析和物理性能變化，闡述臭氧對材料的作用機(jī)制。
比較不同材料在相同老化條件下的表現(xiàn)，分析材料結(jié)構(gòu)與耐臭氧性能之間的關(guān)系。
?壽命預(yù)測模型：
基于老化動力學(xué)分析，建立材料在臭氧環(huán)境中的壽命預(yù)測模型。
考慮溫度、濕度等因素的影響，建立多因素壽命預(yù)測模型。
使用統(tǒng)計方法評估模型的預(yù)測精度和可靠性。
?防護(hù)策略建議：
根據(jù)實驗結(jié)果，提出提高材料耐臭氧性能的建議。
推薦適合不同應(yīng)用環(huán)境的材料類型和防護(hù)措施。
為材料的設(shè)計、生產(chǎn)和使用提供參考依據(jù)。
Copyright ? www.ec-ap.cn 北京同林臭氧實驗網(wǎng) 版權(quán)所有 非商用版本 備案號：京ICP備17038069-1號
服務(wù)熱線
